阈值等值化方法（Threshold Equalization Method） - S曲线法（S-curves）

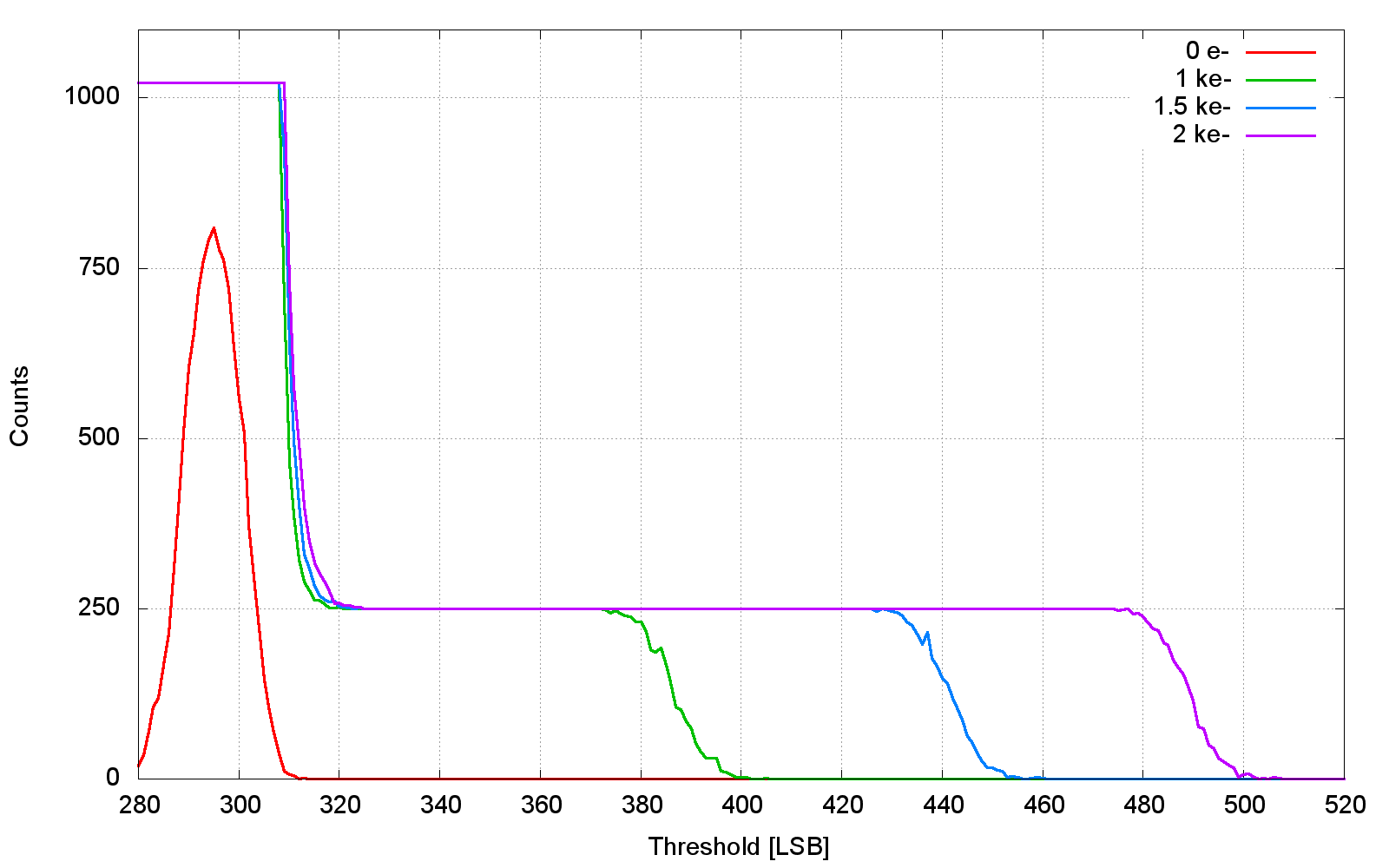

单个像素250个测试不同幅度测试脉冲的计数结果：红色与噪声对应（模拟的）。

由上图可见，当全局阈值为0时，计数值饱和，完全是噪声导致的。信号幅度一定时，计数曲线形如字母S，故称为S曲线法。

过程如下：

1.设置测试脉冲幅度度、个数；

2.进行阈值扫描；

3.计算所有像素计数平均值

4.调整计数值偏离平均值的像素的Local Threshold DAC

5.重复以上步骤，直至所有像素计数值尽可能相等

6.保存所有像素Local Threshold DAC设置值

7.在测量前，载入像素Local Threshol DAC值到像素PCR

等值化前后的阈值平均值和方差结果如下图：



相应的控制软件，如Pixet，一般有阈值等值化工具插件。

还有其它的阈值等值化方法。
