由液态Sn靶在激光作用下产生极紫外（EUV）光的激光等离子体（LPP）光源，对于纳米光刻至关重要，其远小于DUV光的波长，为实现集成电路的进一步缩放提供了基础。

在此过程中，除了产生13.5nm附近（带内，in-band）的特征辐射以外，还会产生诸如VUV, DUV波段的带外（OOB, out-of-band）辐射。

大多数的研究聚焦在带内及其附近波段，然而OOB波段的相对（或绝对）强度也十分重要。

  • 因为用于单色化反射带内辐射的多层膜镜片通常对于DUV/VUV拥有相对可观的反射率，且一般的光刻胶对DUV/VUV同样敏感，进而影响光刻缩印的效果。

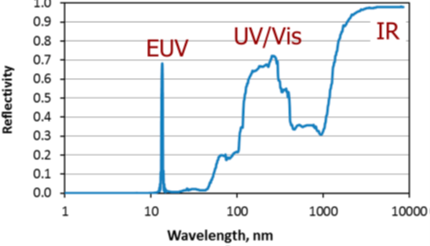

图１常用13.5nm EUV多层膜反射镜的典型全谱反射率

  • 与此同时一般LPP系统内，为减少等离子碎屑的污染，常用气体吹拂的方式进行保护。工业化EUV光刻中常用的吹拂气体H2，会吸收30-90nm的带外DUV辐射并被光电离，此作用形成的等离子体会损害重要的光学组件。

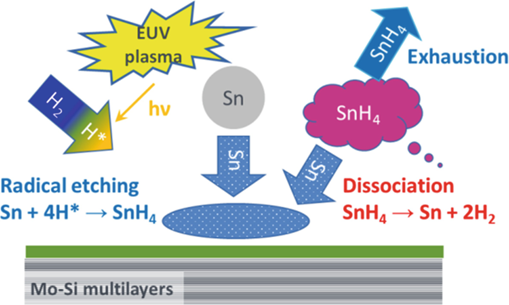

图２ 收集镜表面H2与UV辐射的相互作用

（https://doi.org/10.1007/978-3-319-69537-2_54-1）

扩展阅读

optiXfab.

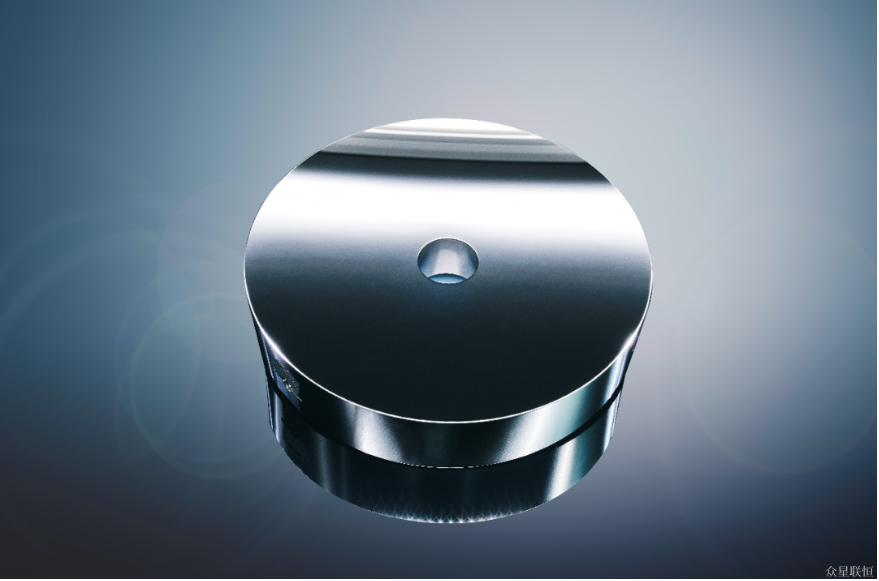

OptiX fab.专门设计的收集镜多层膜保护结构--特殊材料的保护层/间隔层等，在保证其反射性能的同时为高温/氢离子/锡碎屑及其氢合物环境下的稳定性工作提供了基础，已实装在ASML的光刻机上。


所以对LPP发射谱OOB的测量，不仅可为评估上述作用提供数据，以更好地设计相关光学系统与部件；更是能够有助于识别其他尚未知晓其机制的辐射特征，以促进开发相关抑制策略降低OOB的强度。

✦

研究进展

✦

 荷兰纳米光刻先进研究中心的 Z.Bauza和O. O. Versolato及其他研究人员在文章-The spectrum of a 1-μm-wavelength-driven tin microdroplet laser-produced plasma source in the 5.5–265.5 nm wavelength range（AIP Advances 11, 125003 (2021); doi: 10.1063/5.0073839）中讨论了在一个与纳米光刻相关的实验条件下，由微滴锡产生的激光等离子体源在5.5至265.5纳米波长范围内的光谱的测量与标定。

这项研究的目标是为了优化用于纳米光刻的极紫外（EUV）光源，特别是针对13.5纳米波长的光。研究者们利用定制的透射光栅光谱仪获取了等离子体发射光谱，并通过一系列滤光片的仔细校准排除了任何高阶衍射的影响。

文章指出，能够在如此宽广的范围内测量光谱，为当前和未来的EUV光源提供了诊断信息，有助于优化其性能。研究涉及了对锡等离子体发射光谱的研究，并且利用了多种技术和设备来保证光谱数据的准确性。

实验装置如下：

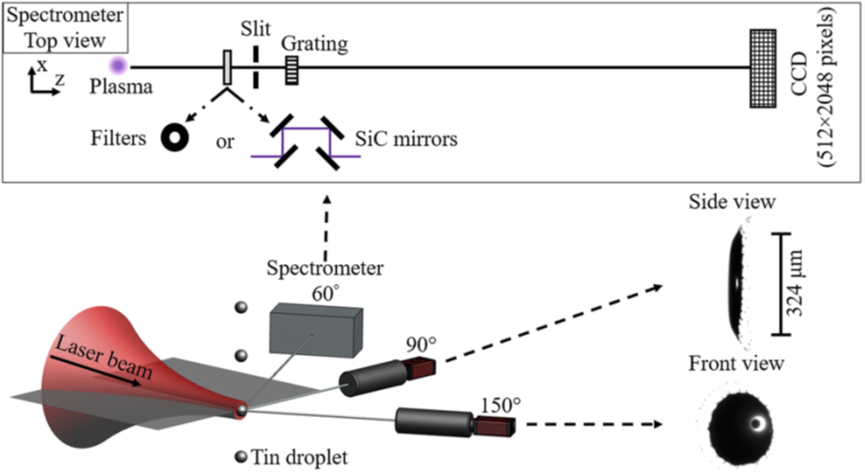

图三 实验装置示意图

扩展阅读

greateyes

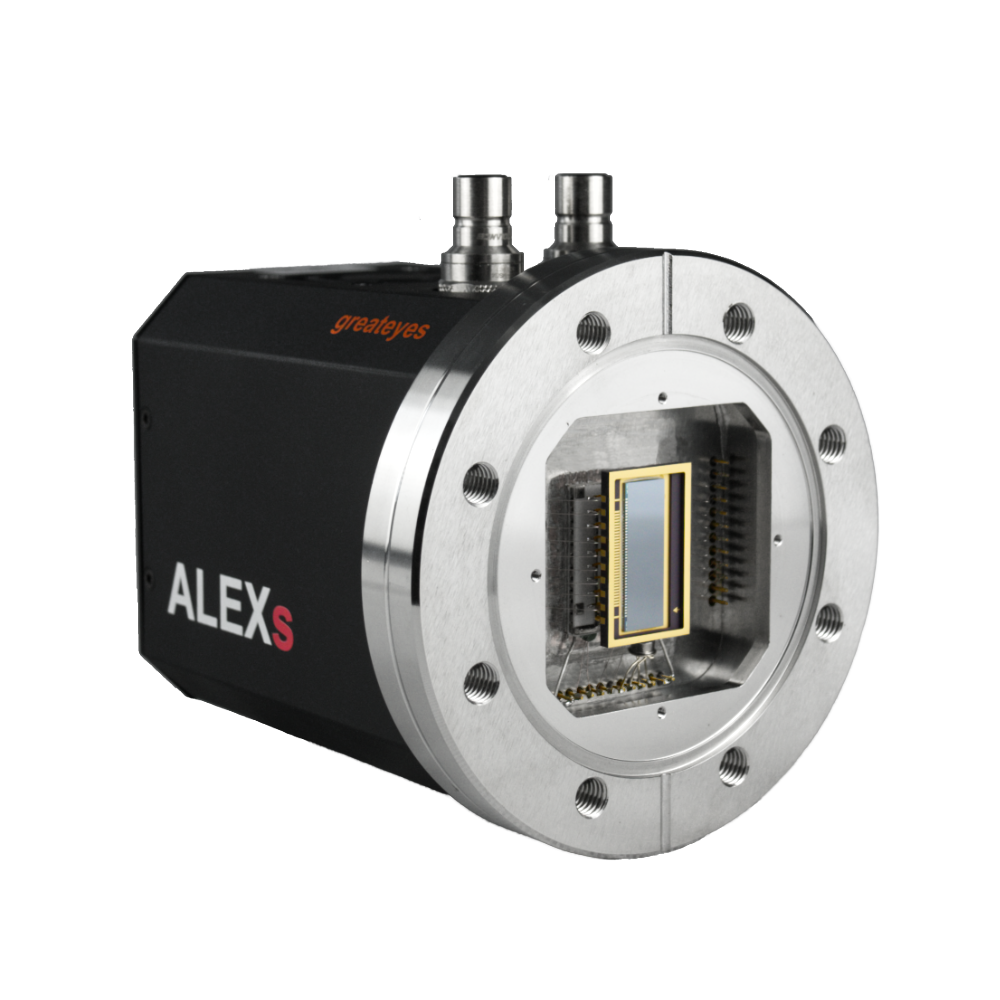

该实验中，在与激光轰击方向夹角60°的方向上，使用了1000线/mm的透射光栅光谱仪(transmission grating spectrometer, TGS)，以及一个背照式CCD相机（greateyes ALEX-s 2k 512 BI UV1）来记录TGS的衍射信号。

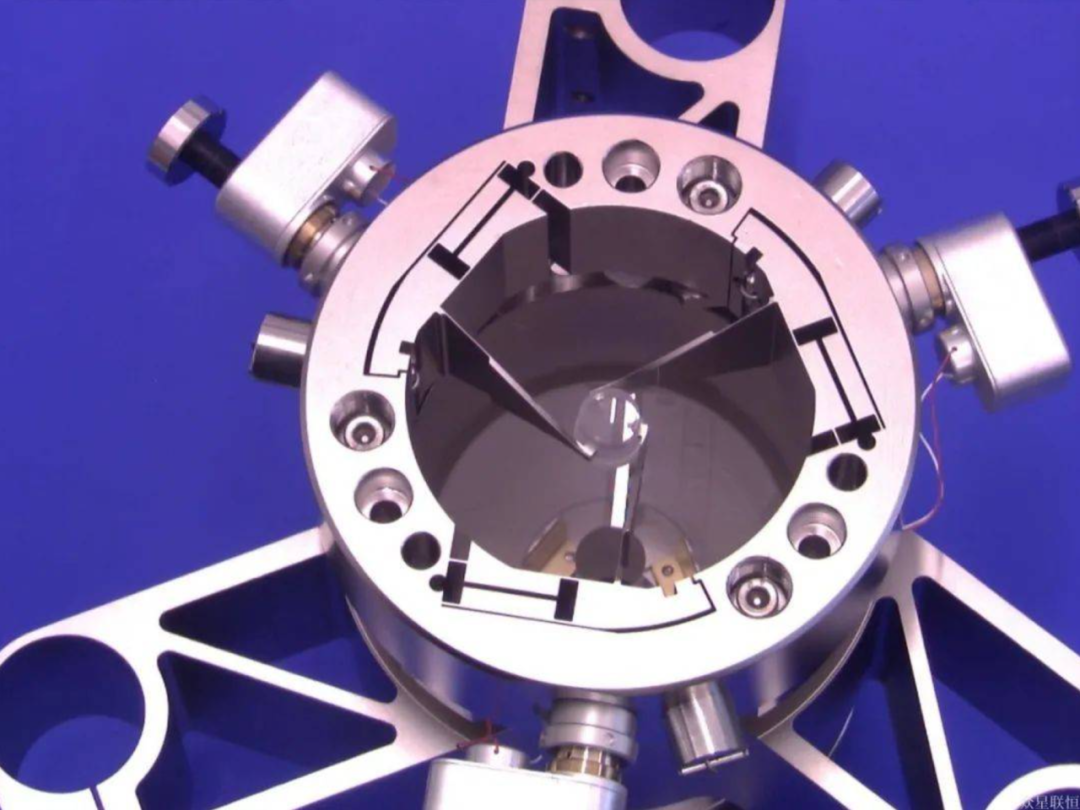

为了消除高阶衍射带来的影响，研究团队在透射光栅前采用了多种滤光片组合，包括锆(Zr)、硅(Si)和铝(Al)薄膜滤光片，以及锂氟化物(LiF)、镁氟化物(MgF2)和紫外熔融石英滤光窗口，以及四面由碳化硅(SiC)反射镜组成的滤光装置来记录不同波段的数据。

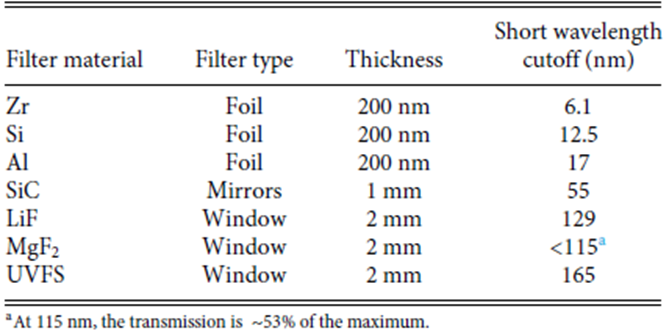

表四 实验中采用的不同滤光器件，低波长截止以50%为标准

1

5.5nm-40nm 波段

Wave

Length

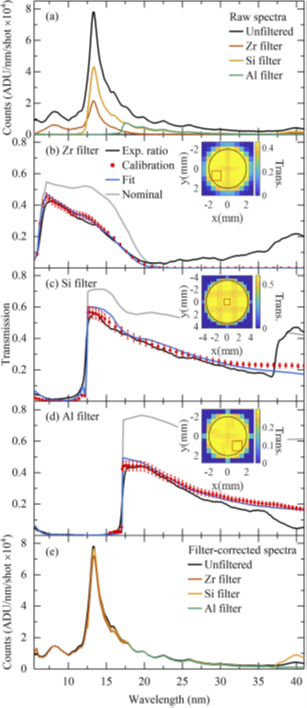

此波段分别在无滤片,Zr, Si以及Al滤片下进行测量，并将测试光谱根据不同材料透过率进行剪切/拼接/校正，消除高阶衍射的影响。

值得特别指出的是，虽然上述滤片的透过率可简单地根据其厚度与相关数据库（如CXRO）进行估算。但厚度的不均匀性，铝片表面氧化层等因素带来的影响难以被量化。为了更准确可靠地得到数据，实验人员将使用的滤片送到柏林物理技术研究院(PHYSikalisch-TEchnische Bundesanstalt, PTB)进行了精确的 两步标定:

  1. 使用单一波长对滤片每一位置进行透过率-位置扫描（Al滤片用13.5nm，Zr与Si滤片用17.5nm）；

  2. 在铝片同一位置使用不同波长的光进行透过率-波长。

2

40nm-115nm 波段

Wave

Length

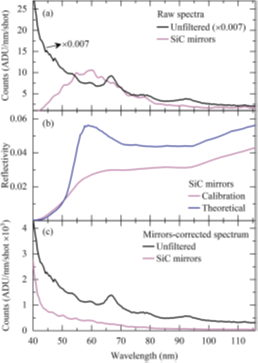

此波段分别在无滤片,SiC反射镜组下进行测量，并将测试光谱经透过率修正后相互印证/拼接。

SiC镜组的总体反射率经由PTB测量，其与理论值的偏差，可能是由部分污染以及表面粗糙度造成。

3

115nm-265.5nm 波段

Wave

Length

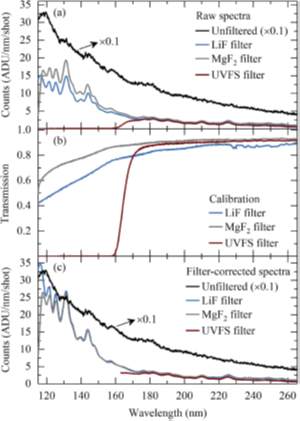

类似前两个波段的方法，此波段采用的是无滤片，LiF,MgF2以及UVFS窗片。

与前述标定方法不同的是，这三个窗片的透过率用的是配备氙灯的真空紫外光谱仪进行测量。


全光谱的拼接

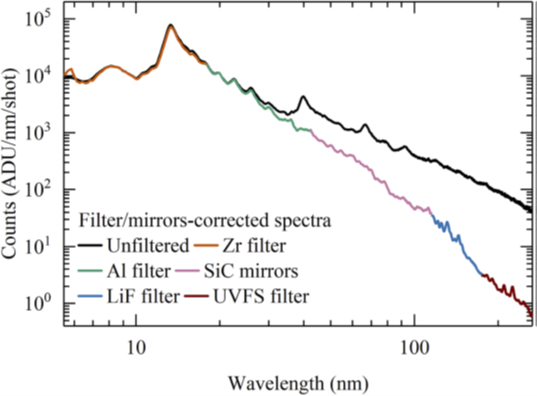

将上述修正后的光谱数据进行拼接后的结果如下：

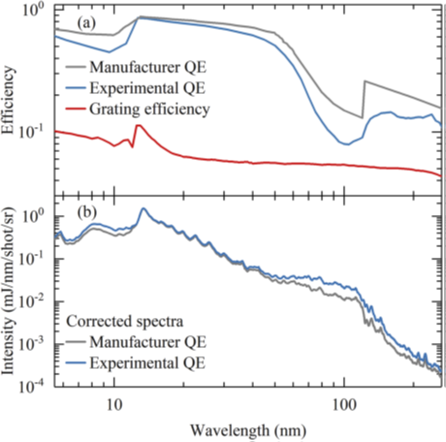

再考虑到，CCD的QE量子效率（生产商QE和其他文章中的实验值），以及光栅效率，最终的修正结果如下：





为了进一步研究激光驱动LPP激光光源（包含极紫外，远紫外和可见光）的发光性质，O. O. Versolato等研究人员将方向聚焦到宽带摄谱和焦斑成像的结合研究-即是成像光谱。使用针孔成像和滤光片的方案，可以满足宽带的要求，但是空间分辨有限。使用多层膜成像的方案具有较好的空间分辨，但是但是摄谱范围很窄。所以他们创新的提出了透射光栅结合1维锥形的色散匹配波带片的方案，相应的研究成果在2023发表的- Extreme ultraviolet broadband imaging spectrometer using dispersion-matched zone plates（Y. Mostafa, Z. Bouza, et. al. Opt. Lett. 48, 4316-4319 (2023)）。

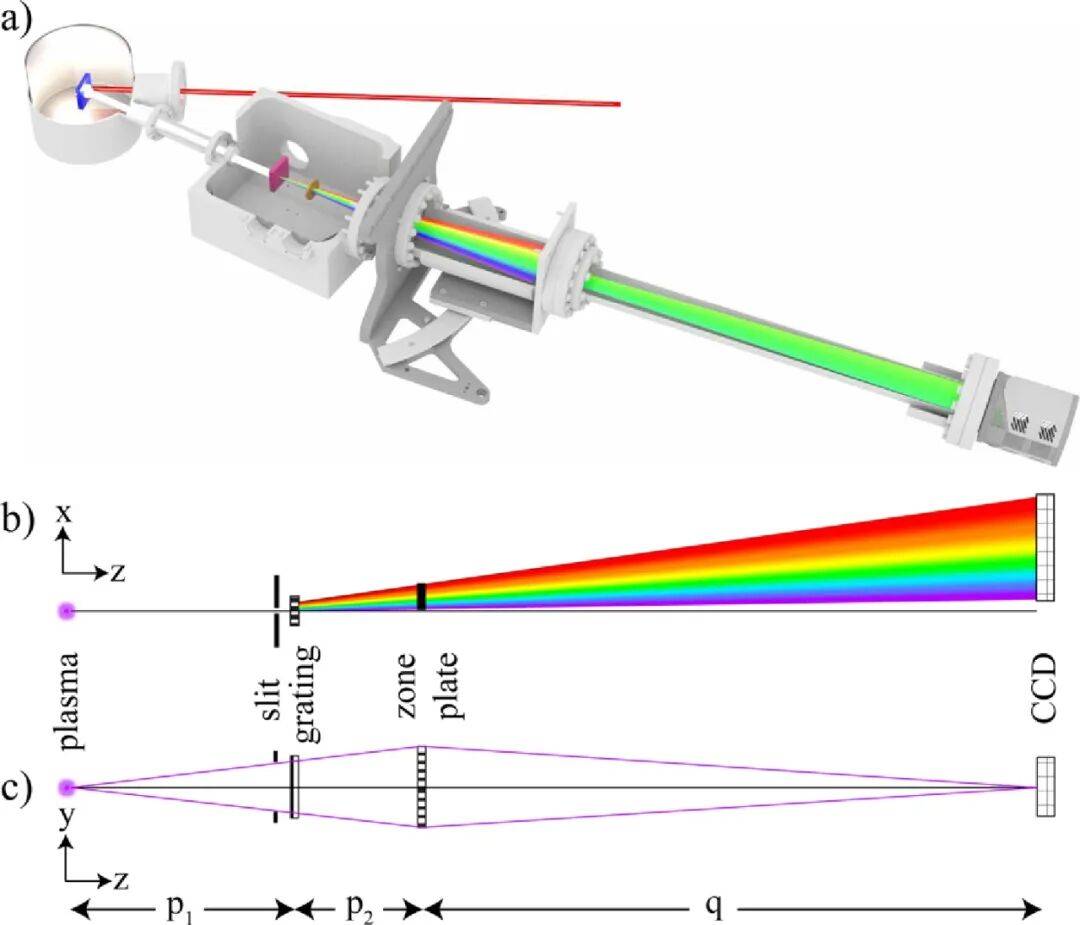

(a) 实验装置的三维示意图，(b) 从上方俯视显示光谱仪轴线 (x)，(c) 侧视显示成像轴线 (y)


使用新设计的光谱仪，研究人员测试了1微米Nd:YAG激光驱动Sn靶的LPP光源（焦斑尺寸约60微米）。如下图是实验采购得到的光谱，同进行了模拟与实测结果的对比。验证了整个系统的摄谱范围为5-80nm，光谱分辨率为0.8nm左右。空间分辨约为0.8微米。

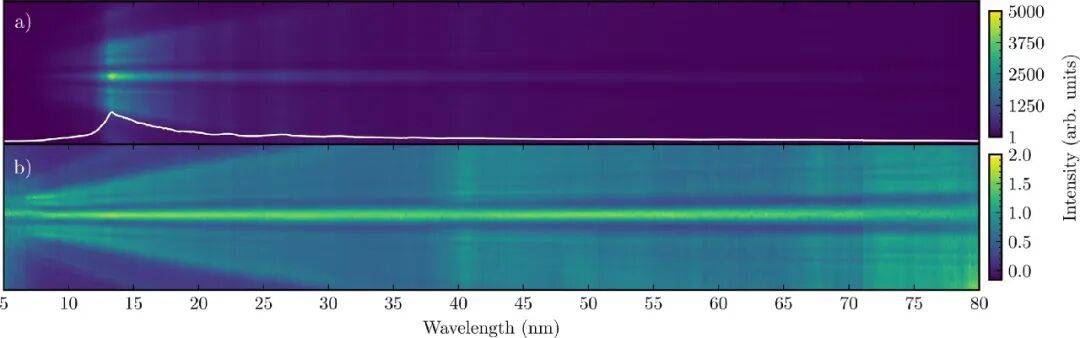

色散匹配锥形波带片和透射光栅光谱仪在5–80纳米范围内的实验结果。整个图像是沿CCD后续位置曝光的合成图像。(a) 固态锡靶激光等离子体源的发射光谱，采用线性色彩刻度，突出13.5纳米发射特征的显著性。图像中心在垂直方向进行了合并，并在底部以线形方式显示。(b) 谱归一化结果，突出显示所有波长的中心图像以及13.5 nm的高阶光栅衍射（第三阶在40.5 nm，第五阶在67.5 nm）。
