几分钟拍一张“花瓣”图，就能读出强纤维织构？

核心矛盾在于：材料研究者和工业界需要一种低成本、高通量、可定量，最好还能空间分辨的织构表征手段；而现有实验室方法往往要么太慢，要么只能看表面，要么依赖大科学装置。

🔹 多色XRD的解析难：

实验室、低成本的快速表征，自然指向利用多色光：尽量保留更多光子，提高通量。但它的衍射图样极其复杂：

▪ 不同晶面族可能因为几何关系在探测器上重叠；

▪ 能谱信息和织构信息"混"在一起，传统上被认为难以解析。

🔹 突破性发现：

对于具有单轴旋转对称性的强纤维织构材料，X射线能谱信息和织构信息在衍射图样中是"天然解耦"的。

什么意思？看下面这张图：

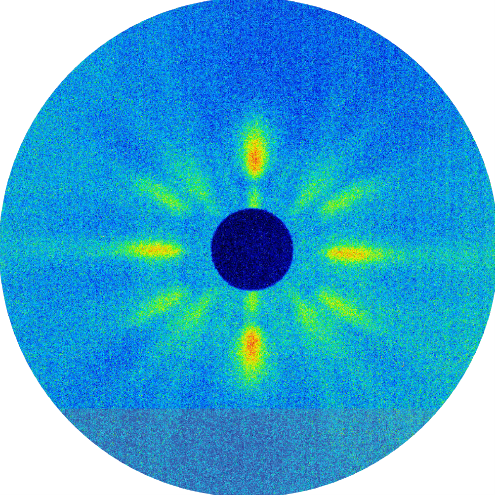

图1 强纤维织构Sm₂Fe₁₇N₃磁体的多色XRD图样

这类样品会呈现漂亮的"花瓣"状衍射斑，并且藏着一个关键规律：

▪ 径向展宽（花瓣的长度）→ 主要由X射线的波长分布决定。波长范围越宽，花瓣在径向上拉得越长。

▪ 弧向展宽（花瓣的“胖瘦”）→ 主要由晶粒取向分散程度决定。织构越强（晶粒排列越整齐），花瓣越"瘦"；织构越弱，花瓣越"胖"。

🔹 数学本质：

要揭示这种“天然解耦”的数学本质，我们需要来看看衍射斑点的位置公式：

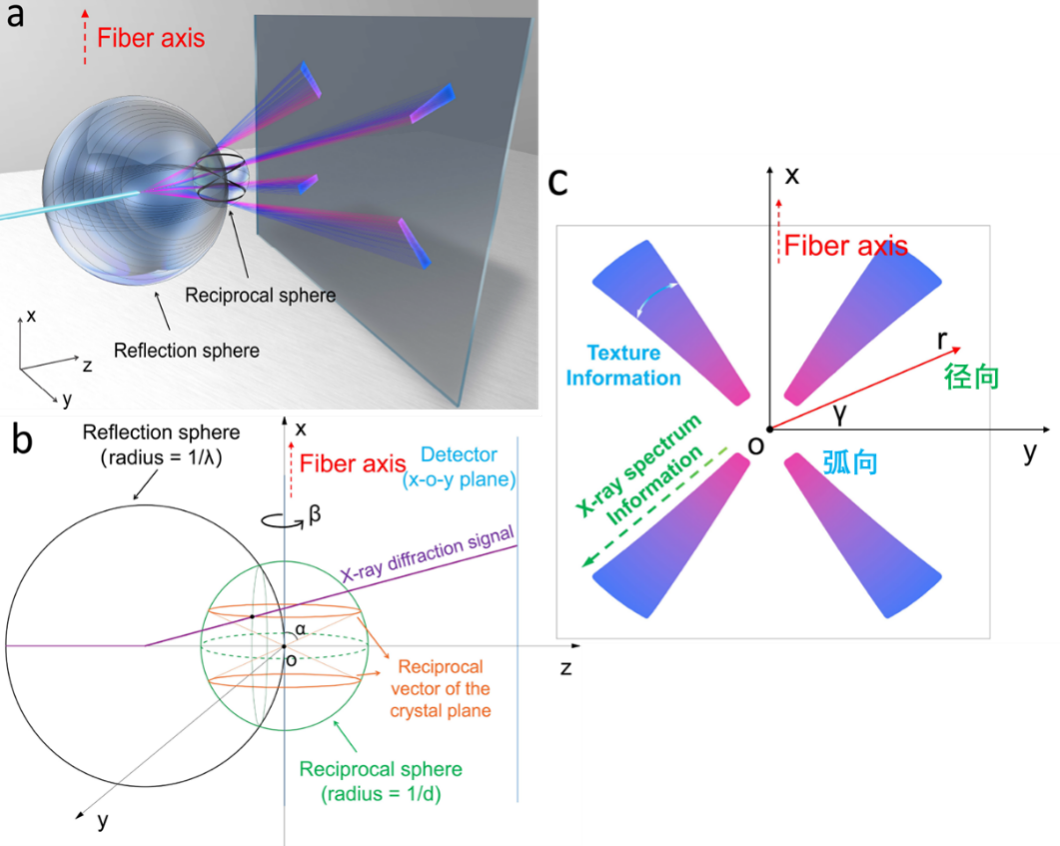

图2 “花瓣”图样形成的几何机制

不同波长对应不同半径的 Ewald 球；

它们与晶面倒易矢量分布相交后，在探测器上形成花瓣状衍射斑。

设探测器平面坐标（x_d，y_d），样品到探测器的距离为D。对于给定的晶面间距d、X射线波长λ、以及晶面法线与纤维轴的夹角α，衍射斑点的径向距离

和方位角

满足：

通俗总结：

▪ 径向位置r主要取决于λ和d，与取向α无关。

▪ 方位角γ则同时依赖于λ、d和α。对于固定的晶面族（d固定）和固定的波长（λ固定），tanγ与α——对应。因此，测量γ的分布就能反推出α的分布——弧向展宽反映织构强弱。

光看花瓣的胖瘦还不够，作者希望给织构一个精确的数值来定量描述。这需要建立一个从探测器强度到取向分布的数学映射。

🔹 多色多晶面重叠的线性模型

前面讲了对于一个固定波长和晶面，α和γ是一一对应的。麻烦在于：多色光源下，探测器同一径向位置r处，可能同时叠加了来自不同晶面族在不同波长下的衍射信号。

为此，作者建立了一个前向物理模型：对于探测器上每一个像素，接收到的总衍射强度是数个晶面族贡献的线性叠加。每个贡献项包含入射能谱、探测器响应、散射截面、几何因子、参与衍射的晶粒数、待求的取向分布等。

注：公式各参数的具体含义请参阅论文

🔹 线性方程组与求解

将上述关系离散化后，得到线性方程组：

I = A · p

▪ P：待求的取向分布

▪ I：实测的弧向强度分布

▪ A：系数矩阵，由上述所有已知物理量（能谱、探测器响应、几何、晶体结构等）计算得到

A是一个大型稀疏矩阵（每行只有约几个非零元素），探测器上每一个γ位置只对应少数几个（λ，d）组合的贡献。

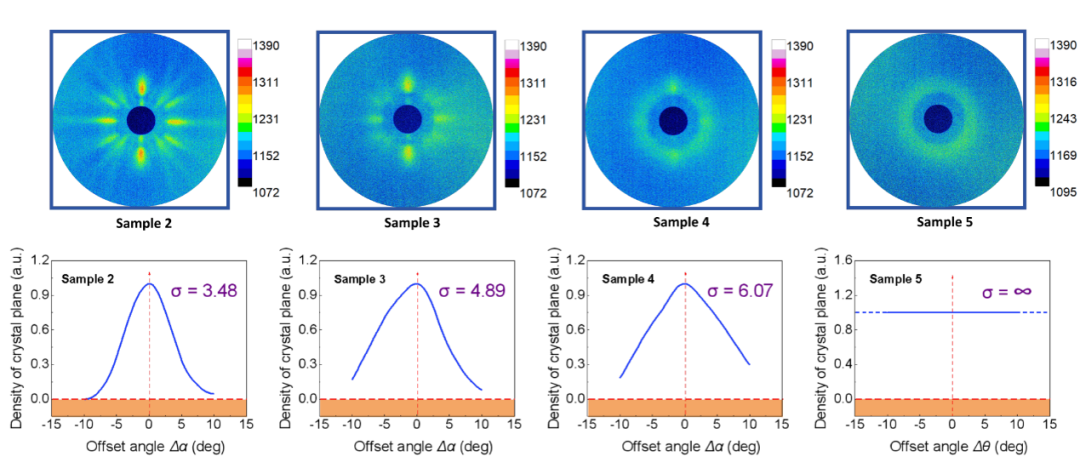

文中使用QR分解法求解这个超定线性系统。最终得到的ρ(α)被归一化，并拟合为高斯分布，提取标准差σ作为织构强弱的定量指标：

▪ σ 越小 → 高斯峰越尖锐 → 晶粒排列越集中 → 织构越强。

▪ σ 越大（或拟合失效） → 取向分散 → 织构越弱。

🔹 实验室价值：在材料研发早期，研究者往往需要测试大量样品。如果能用普通实验室设备快速获得织构强弱指标，将显著提升实验效率。

🔹 产业价值：对于正在推进钐铁氮磁体或其他强纤维织构材料量产的企业，一种高通量、低成本织构检测方法，同样是产线质控急需的“基础设施”。

🔹 边界：作者在文中非常诚实地指出了适用范围：

🔹 算法升级：开发更精确的定量模拟，将仪器展宽和材料内禀因素纳入前向模型，发展反卷积算法。

🔹 多角度倾斜：结合样品小角度倾斜和多色光源的宽能谱，大幅减少获取完整取向分布函数（ODF）所需的物理旋转次数，实现快速全织构映射。

🔹 高通量化：升级到高功率实验室源后，曝光时间可从分钟级降至秒级，满足工业产线在线检测需求。

当然，真正走向应用，还需要在光源通量、束斑控制、准直效率、系统稳定性和自动化软件上继续工程化。

这篇文章最值得关注的地方，是它利用材料对称性降低表征复杂度的思想。它不会取代同步辐射，也不会取代完整的极图分析，但它为强纤维织构材料的表征提出了一种轻量快速、低门槛的实用路径。

从工程实现上，不用单色器和能量分辨探测器，降低了系统复杂性和成本，拓展了在普通实验室的可及性，正对应工业场景的快速筛查需求。
