随着极紫外（EUV，约13.5–13.6 nm）光刻与相关精密测量技术在半导体制造和先进光学表征中的重要性不断提升，稳定、可控且可在实验室环境中实现的EUV光源成为关键基础能力。然而，当前工业主流的锡（Sn）等离子体光源虽然具有较高辐射效率，但存在碎屑污染严重、稳定性不足以及系统复杂等问题；而同步辐射和自由电子激光虽然性能优异，却受限于高成本和不可桌面化的使用条件。因此，发展基于激光产生等离子体（LPP）的桌面级EUV光源，并系统研究其空间与时间发射特性，以实现对光源稳定性、均匀性及可重复性的精确表征，成为该领域的重要研究方向。

来自爱尔兰都柏林城市大学、希腊约阿尼纳大学和爱尔兰Intel的研究团队构建了一套激光（1064 nm，8 ns，870 mJ）驱动等离子体EUV光源平台，研究W靶材的辐射时空特征，并与半导体光刻方案种的Sn靶材进行了对比。

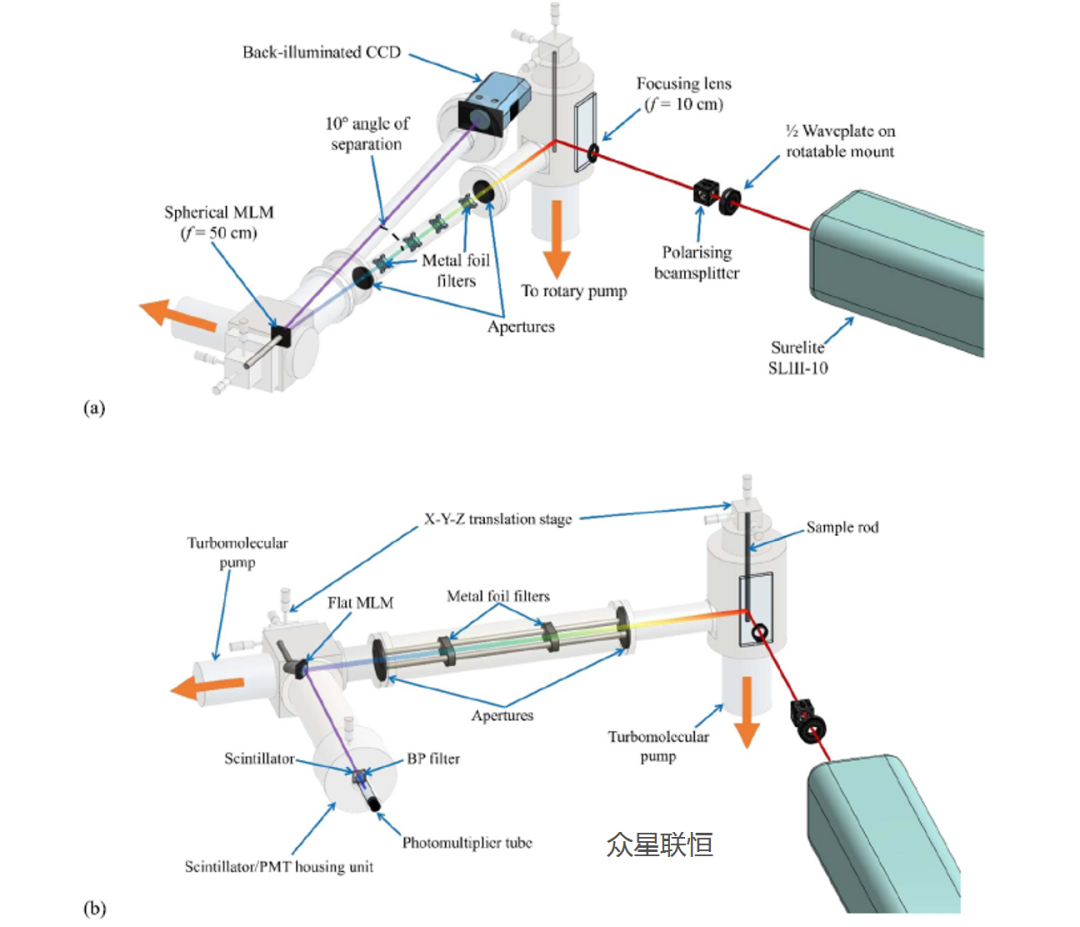

图2 (a) 等离子体成像实验装置和

(b) 时间分辨光束测量装置的三维示意图

工具链：

🔹 锆滤光片（6.8–15 nm带通）

🔹 optiXfab 球面Mo/Si多层膜镜片（f= 50 cm, R = 65 %,）EUV成像镜，用来“看清光源的空间结构”和平面Mo/Si多层膜镜片以确认是“非强方向性辐射结构”。

🔹 极紫外CCD相机

得到：

🔹 光源：130–400 µm ，随激光能量线性增长

🔹 等离子体羽流形状

🔹 光束轮廓非常均匀，无热点等强区，用于可用的照明源

结论：W plasma 比 Sn 更稳定、可重复性更高

工具链：

🔹 锆滤光片（6.8–15 nm带通）

🔹 optiXfab 平面Mo/Si多层膜镜片EUV滤波/反射器，把等离子体辐射“整理成可测光束”

🔹 PMT + scintillator”

得到：

🔹 极紫外脉宽：~7–8 ns

🔹 与激光脉宽一致

🔹 decay time：~4–5 ns

结论：EUV发射是“激光驱动同步过程”

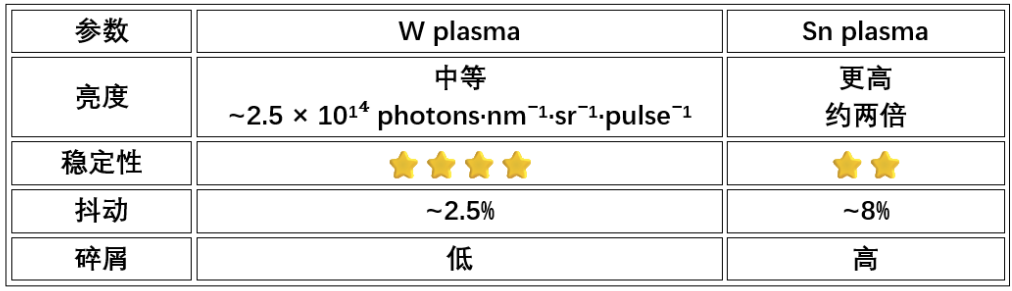

实验结果表明，W与Sn等离子体在13.6 nm附近均可产生稳定EUV辐射，但在性能表现上存在明显差异：Sn等离子体具有更高的辐射强度和转换效率（约0.8%），但其空间尺寸变化更大且shot-to-shot波动更明显（约8%）；相比之下，W等离子体虽然转换效率略低（约0.4%），但展现出更优异的稳定性、更低的强度抖动（约2.5%）以及更长的可重复使用寿命（超过10⁶次脉冲）。同时，两种材料的EUV脉冲宽度均约为7–8 ns，与驱动激光脉宽接近，表明其辐射过程与激光激发过程高度同步。

研究表明，W基LPP光源更适合作为高稳定性的实验室级EUV测量光源，尤其适用于光学元件表征、探测器标定以及反射/吸收实验等需要高重复性的应用场景；而Sn光源则更适用于追求高亮度输出的工业EUV光刻应用。该工作首次系统实现了13.6 nm EUV光源的空间与时间同步表征，建立了一种可重复的桌面级EUV诊断方法，为未来EUV光源设计与光学系统测试提供了重要实验基础与参考框架。
