从微区薄膜到亚纳米异质结构：多毛细管 X 光透镜赋能半导体薄膜 XRF 分析

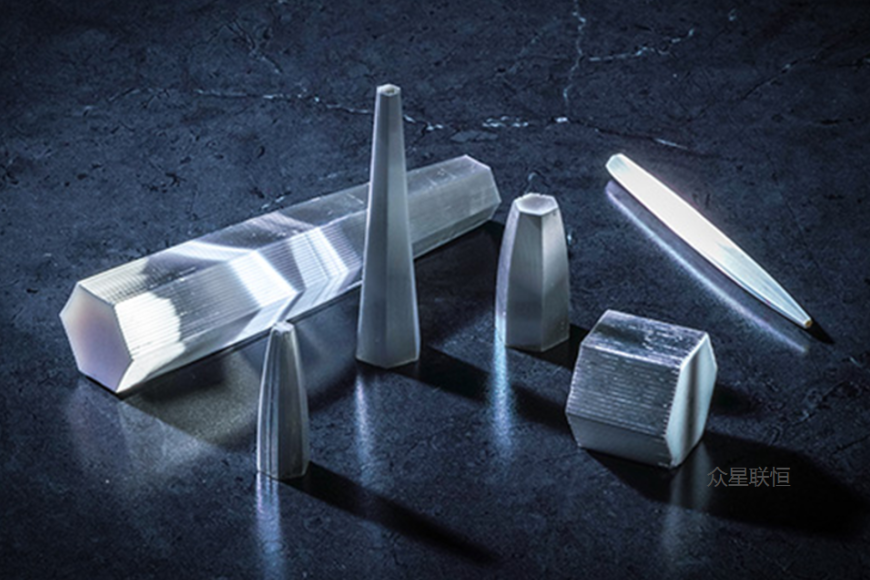

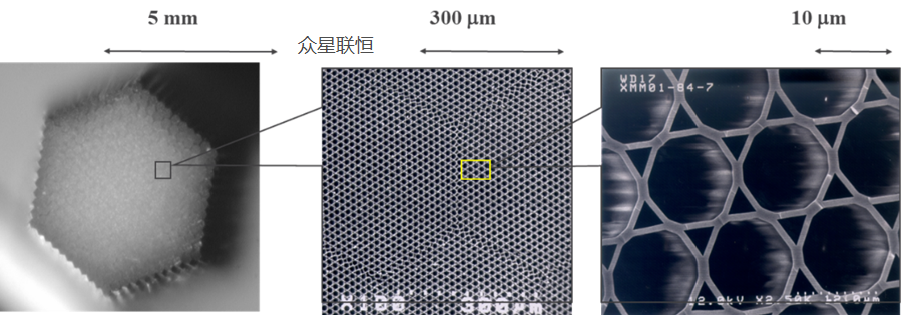

图二. 多毛细管X光透镜截面显微图

基于这一思路，本文将围绕半导体薄膜分析所需要的几项能力展开：微区高通量激发、层状结构深度分辨、低背景颗粒检测、固/液界面原位观察，以及最终在半导体异质结构中实现亚纳米超薄层识别。通过这些文献可以看到，多毛细管 X 光透镜的价值不只在于“让信号更强”，更在于把实验室 XRF 推向更小光斑、更低背景和更复杂样品环境。

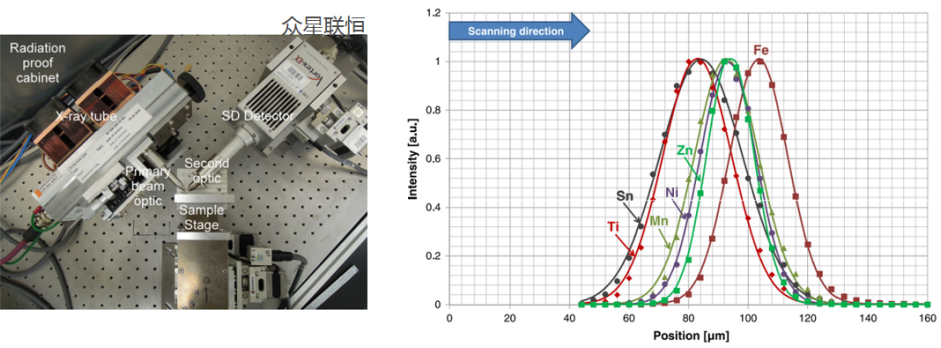

图三. Smolek 等比较的共聚焦 micro-XRF 系统与多层汽车涂层钢板深度剖面结果。左图为大阪市立大学系统实物光路，右图为涂层钢板样品中 Ti/Sn、Mn/Ni/Zn 和 Fe 等元素随扫描深度变化的结果。

Smolek 等人比较了大阪市立大学与维也纳科技大学两套共聚焦 micro-XRF 系统^[1]。在系统表征阶段，研究人员使用厚度为 500 nm 的单元素薄膜参考样评估深度/空间分辨率，并使用 NIST 多元素玻璃标样评估检出限；在应用验证阶段，则进一步对颜料层样品和汽车涂层钢板样品进行无损深度剖面分析。大阪市立大学系统在光源端和探测端均采用 XOS 多毛细管光学元件，Mo Kα 条件下名义光斑约 10 μm，强度增益达到 7700 倍。对于多层汽车涂层钢板，系统能够分辨上层 Ti/Sn、中间层 Mn/Ni/Zn 以及底部钢基体 Fe 的深度分布，说明多毛细管聚焦与共聚焦探测体积配合后，可以把实验室 XRF 推向微米尺度的层状结构分析。放到半导体薄膜场景中，这类能力对应的是金属化层、阻挡层、封装涂层以及较厚功能膜层的无损微区深度分析。

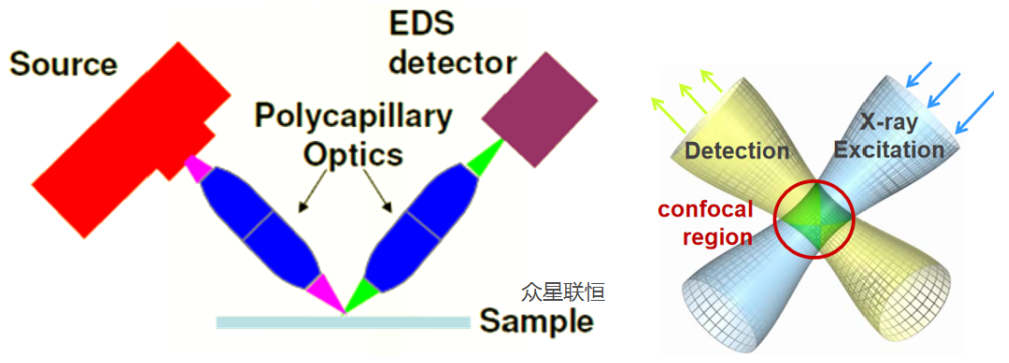

图四.共聚焦μXRF的光路示意图及原理图

大阪市立大学研究团队利用双多毛细管透镜搭建了共聚焦 micro-XRF 光路^[2]。光源端透镜负责把 X 射线聚焦到样品内部，探测端透镜限制探测器只能接收特定空间体积内发出的荧光信号，两者焦点重合后形成微米级“共聚焦探测区域”。该研究的实际样品是汽车漆片和人造革等法证材料，而不是半导体样品；但它回答的是一个与半导体薄膜同构的问题：如何在不切片的情况下获得多层材料内部的元素深度分布。实验中系统实现了约 13.7–22.6 μm 的深度分辨，并对多层涂层中的 Cl、Ti、Fe、Ba、Zn 等元素进行了无损深度成像。这一结果可作为半导体封装涂层、多层金属化结构和较厚功能膜层深度分析的方法学参照。

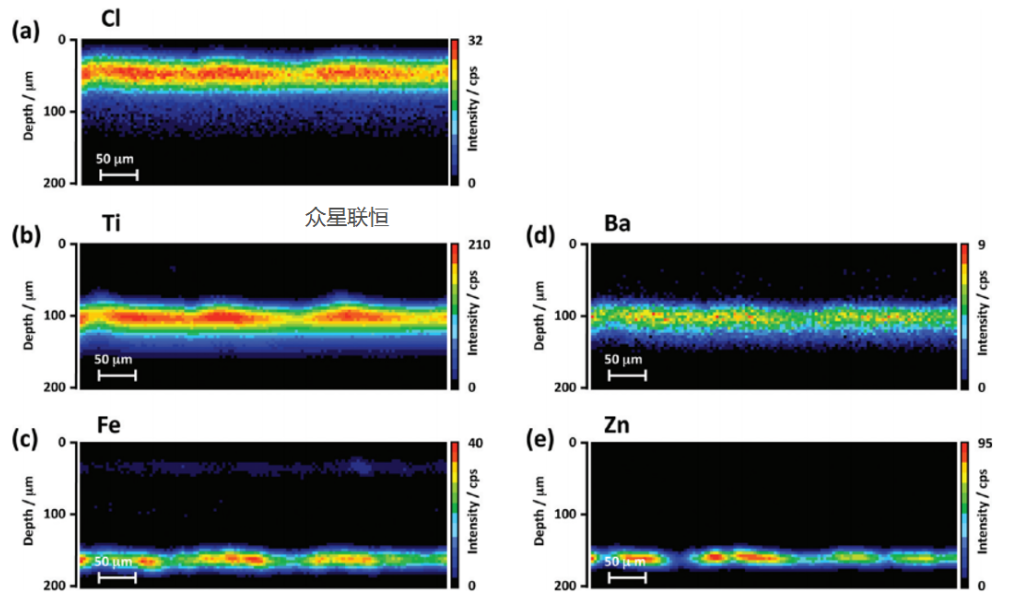

图五. 采用共聚焦μXRF 对黑色油漆碎片中Cl、Ti、Fe、Ba和Zn的无损元素深度成像。

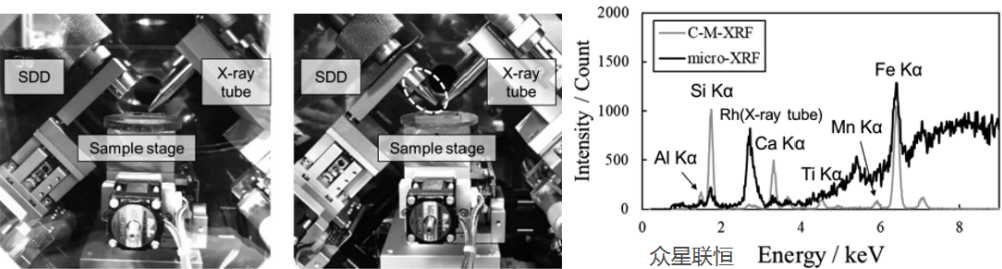

图六. μXRF 与 C-M-XRF 光路布局及微小颗粒光谱对比。共聚焦配置通过限定探测体积降低基底散射背景。

实验结果表明，在检测微小颗粒时，共聚焦配置显著提升了信噪比：以 Si 元素为例，SNR 提升约 14.6 倍；对于 Fe 和 Cu，提升分别达到 21.9 倍和 43.5 倍。同时，检测限（LLD）改善约 10.8 至 24.7 倍，其中 Cu 的检测限达到 0.034 ng 量级。对于半导体薄膜制程来说，这类能力可对应到薄膜表面微粒、金属污染、工艺残留及封装材料微区杂质的快速无损识别。

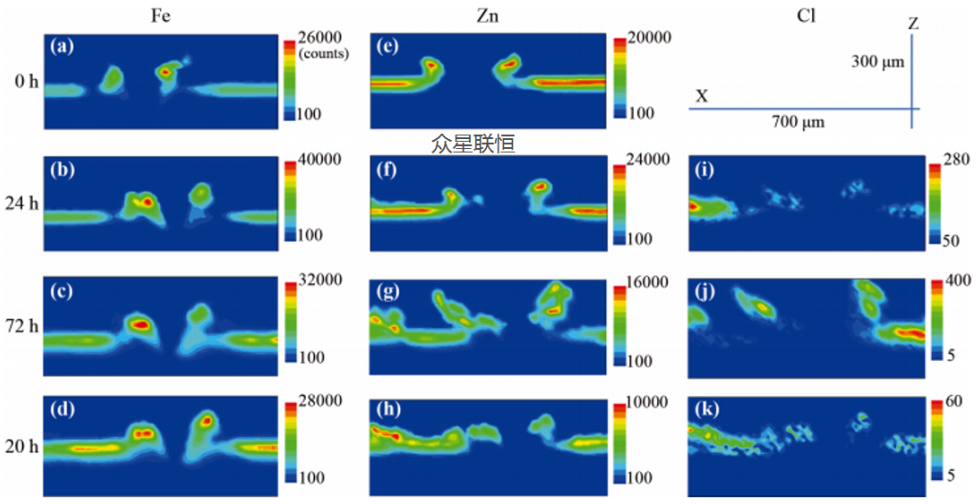

图七. 热浸镀锌钢板在 NaCl 溶液中腐蚀过程的共聚焦 micro-XRF 元素分布结果。

该实验并非半导体薄膜直接案例，但它展示了一个重要能力：X 射线能够穿透液层，多毛细管共聚焦结构则可把分析体积限定在目标界面附近。研究人员实时记录了 Zn 镀层流失以及 Fe、Cl 等腐蚀相关元素的分布变化。对于半导体薄膜研究而言，这一类方法更适合作为湿法处理、电镀、界面反应和材料可靠性研究的能力扩展，而不是简单等同于量产在线检测。

英国谢菲尔德大学与 Bruker Nano Analytics 的研究人员对比了 SEM 中的 EDX、WDX 以及搭载多毛细管聚焦 X 射线源的 μXRF 系统^[6]。多毛细管光学将高电压 X 射线管产生的 X 射线聚焦到数微米尺度，使 SEM 平台不仅可以依靠电子束激发 EDX/WDX，也能引入独立的微区 XRF 激发通道。需要准确表述的是：该研究并未证明 μXRF 在所有指标上优于 WDX；文中指出 WDX 由于背景低，灵敏度最好。但 μXRF 的优势在于提供了一种新的 SEM 内 X 射线激发路径，可在高电压 X 射线管和多毛细管聚焦的配合下，可靠检测并定量亚纳米半导体层。

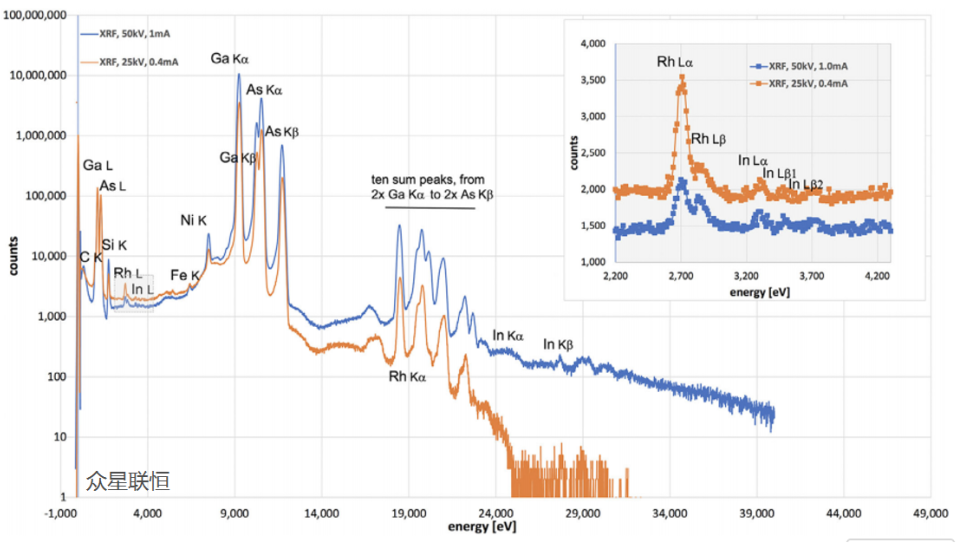

图八. InAs-on-GaAs 样品在 25 kV 和 50 kV 条件下的 μXRF 光谱数据。右上角放大显示 Rh-L 与 In-L 谱线周围 2.2–4.2 keV 区域。

研究对象是沉积在 GaAs(001) 衬底上的 0.8 nm InAs 超薄层。EDX、WDX 和 μXRF 均能够检测并定量 In-L 线信号，其中 μXRF 给出的 InAs 厚度约为 0.8 ± 0.2 nm，与其他方法结果在误差范围内一致。作者指出，这是他们所知首次在 SEM 中利用 μXRF 可靠检测并分析亚纳米表面层。放在本文的递进逻辑中，这一案例正好把前面几节提到的高通量微区激发、低背景分析和薄膜定量能力，真正落回到半导体超薄异质结构表征。

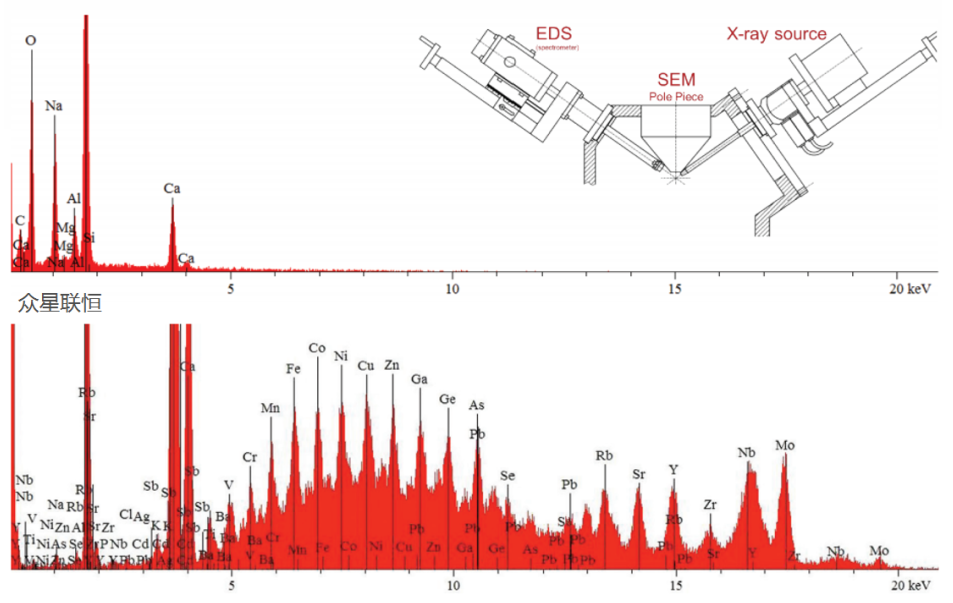

图九. SEM-EDS 与外加 μXRF 模块在可激发/可检测元素范围上的对比示意。

进一步看，在 SEM 中耦合带多毛细管光学的 μXRF 模块，并不是要取代 EDX 或 WDX，而是为电子显微分析补充一条 X 射线激发路径。电子束分析在轻元素、表面灵敏度和高空间分辨方面有优势；μXRF 则可利用高电压 X 射线管更有效地激发部分较高能量谱线，并降低电子束连续背景对弱峰识别的影响。对于包含重元素、厚封装层、金属互连或埋藏结构的半导体薄膜与微电子材料，这种互补性具有实际意义。

在这条能力链中，多毛细管 X 光透镜承担的是“把实验室 X 射线源变成可用微区探针”的关键角色。XOS 作为多毛细管光学领域的重要厂商，其多毛细管光学器件已被广泛应用于商业仪器及各类定制化 X 射线分析系统中，服务于微电子、半导体制造、材料科学、制药和生命科学等领域。

作为美国 XOS 公司在中国及东南亚市场的长期战略伙伴与总代理商，众星联恒希望做的不只是介绍一个部件，而是帮助用户把“光源、透镜、探测器、样品环境和分析目标”放到同一个系统中权衡。对于半导体薄膜、先进涂层和微电子材料检测来说，真正有价值的方案往往来自这些细节的匹配。

我们北京众星联恒科技有限公司理解毛细管 X 光透镜的工作原理、性能模拟及其与 X 光源的耦合要求，可结合二维衍射 XRD、平行束 XRD、XRF、全场显微、极紫外光谱和中子收集等不同应用场景，为用户提供规格推荐、定制化方案、工程集成支持及测试验证服务。把每一个 X 射线光子用在更合适的位置，也是多毛细管 X 光透镜在先进薄膜表征中最朴素、也最重要的价值。
