AdvaPIX MAGIC Dual光子计数X射线探测器

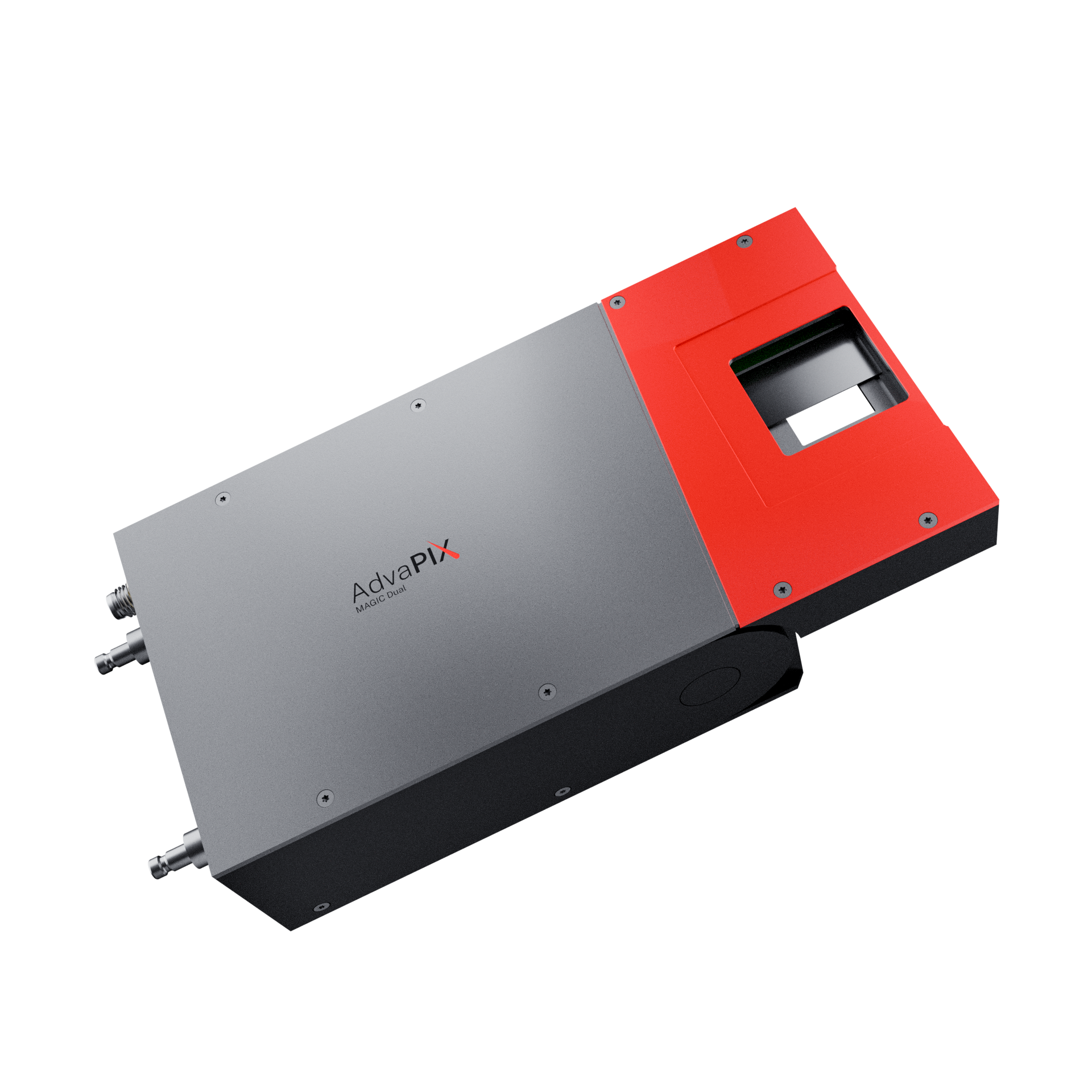

这款高精度、高速度的粒子追踪探测器配备四个 Timepix3 芯片，具有卓越的分辨率、速度和电离辐射探测能力。其外壳形状和内部电子元件使其能够承受高能 X 射线束的照射而不会损坏设备。
型号: AdvaPIX MAGIC Dual
品牌: Advacam
产品介绍
面向高能工况优化的先进高速光谱成像相机
AdvaPIX MAGIC Dual 集成多项优势：读出电路布局在传感器敏感区域侧面，传感器后方材料用量降至最低，从而为初级 X 射线束提供无遮挡通路。该探测器采用单一 USB3.0 接口，可实现四片 Timepix3 芯片的同步工作。
本探测器为双芯片结构，灵敏区呈矩形，尺寸为 28×14 毫米，像素分辨率达 131072 像素。相较于标准单芯片版 AdvaPIX，该版本拥有更大灵敏区域，单次测量即可采集更多数据。
AdvaPIX MAGIC Dual 是全球首款支持列表式数据驱动模式的光子计数探测器。该模式下，每一次辐射击中事件都会被实时记录至连续数据流中。设备可精确测量每个探测到的量子的位置、能量及到达时间。
通用参数
典型应用
能量分辨成像（X射线、中子、离子）
粒子追踪
飞行时间成像
康普顿相机
X射线能谱成像
晶体学分析（小角散射/X射线衍射）
通过沉积转换层（6LiF），传感器可适配中子成像需求。结合先进数据处理技术对单个击中事件进行记录，可实现超空间分辨率成像，分辨率可达微米级（X射线）甚至亚微米级（离子）。
