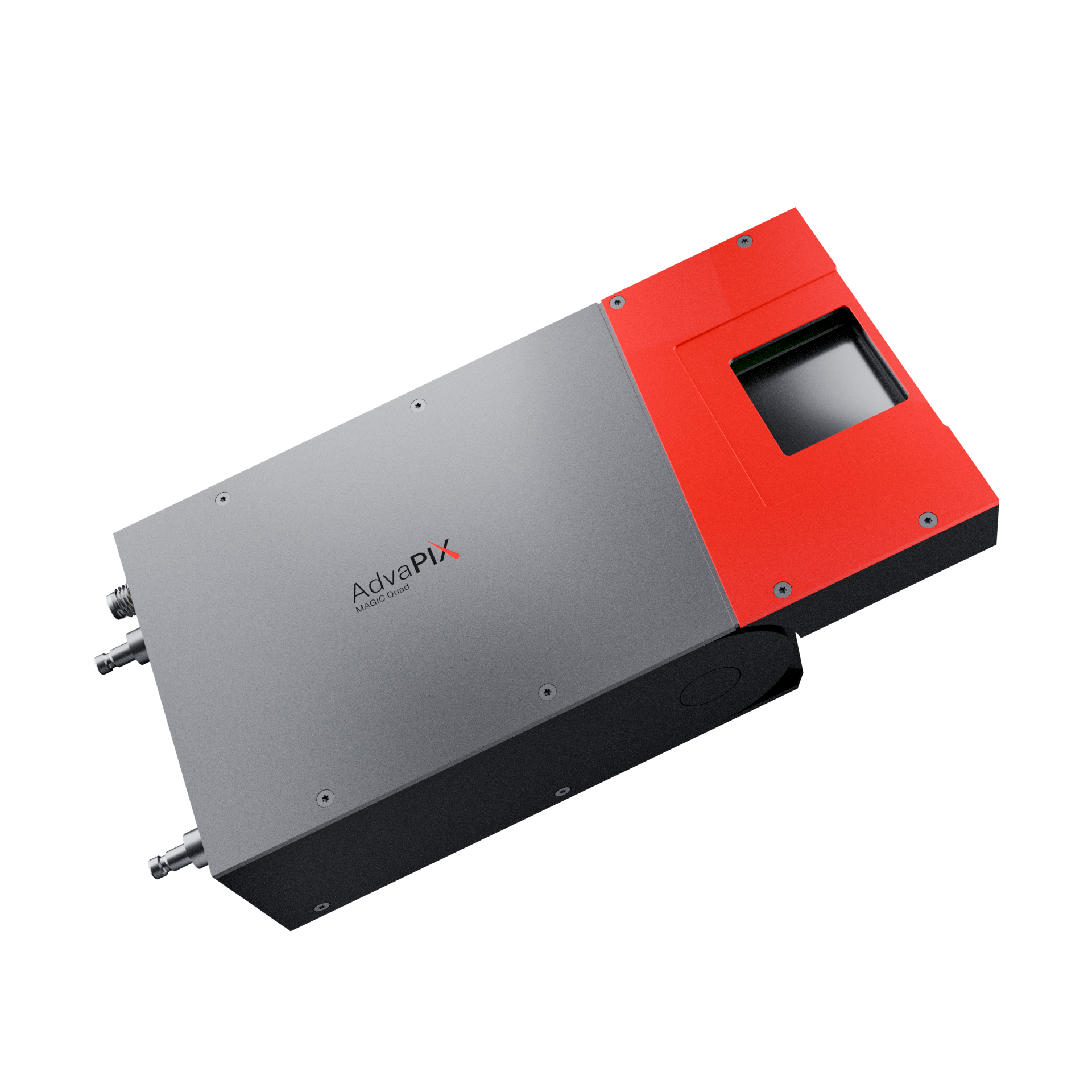

AdvaPIX MAGIC QUAD Timepix3 光子计数X射线探测器

曾用名:AdvaPIX TPX3 Quad,一款搭载四个Timepix3芯片的高精度快速粒子追踪探测器,具备卓越的分辨率、探测速度及电离辐射探测能力。其特殊设计的壳体结构与内置电子元件,能够耐受高能X射线束照射而不会损坏设备。

捷克

型号: AdvaPIX MAGIC QUAD
品牌: Advacam

在线询价

产品介绍

专为高能探测优化的先进高速能谱成像相机

AdvaPIX MAGIC Quad融合了多项独特优势:电子元件在敏感区域侧向布局,传感器后方材料使用量最小化,并为直通X射线束提供通孔实现完全无遮挡穿透路径的可定制项。该设备通过单一USB3.0接口实现四个Timepix3芯片的同步协同运作。

作为全球首款采用列表数据驱动模式的光子计数探测器,AdvaPIX MAGIC Quad能将每次辐射击中事件实时记录为连续数据流,精确测量每个被探测量子的位置、能量及抵达时间。探测器具备超高速稀疏数据读出能力,每秒可捕获高达4700万像素击中事件。

规格参数


通用参数

读出芯片类型
Timepix3
像素尺寸
55 x 55 μm
传感器分辨率
512 x 512 pixels(带或不带中心孔)
传感器材料
100µm Si for 3 – 20 keV or 电子等 300µm Si for5 – 40 keV 500µm Si for 8 – 60 keV 1mm CdTe for 20 – 150 keV
暗电流
无
数据接口
USB 3.0 (Super-Speed)
读出速度
47 Million hits/s
时间分辨
1.6ns
尺寸
210 x 94 x 38 mm
重量
905 g

可选变体

1. AdvaPIX MAGIC Quad 探测器采用四芯片方形阵列结构。

开孔版在探测器中心设有开口,这一改进设计适用于用户需要使用高强度聚焦光束的实验方法,例如 X 射线衍射。该中心空隙可避免探测器灵敏区域被损坏。

该阵列尺寸为 28 × 28 毫米,分辨率达 262,144 像素。与其他版本相比,这款探测器拥有更大的灵敏探测面积,能够在单次测量中采集更多数据。

该结构在 X 射线衍射(XRD) 及其他材料分析方法中表现性能最佳。


2. 该开创性设计专为 XRD、WAXS 和 SAXS 应用优化。

探测区域通过单片式传感器进行扩展,可选择带中心开孔或无中心开孔版本,以适配入射直射光束。

灵活的灵敏探测区支持多种安装位置与角度,可实现直列式、L 型等多种结构配置,精准适配各类特定应用的细节需求。






典型应用

  • 能量分辨成像(X射线、中子、离子)

  • 粒子追踪

  • 飞行时间成像

  • 康普顿相机

  • X射线能谱成像

  • 晶体学分析(小角散射/X射线衍射)

通过沉积转换层(6LiF),传感器可适配中子成像需求。结合先进数据处理技术对单次击中事件进行记录,可实现超空间分辨率成像,分辨率可达微米级(X射线)甚至亚微米级(离子)
