产品介绍
根据客户需求提供定制多毛细管x射线光学解决方案。

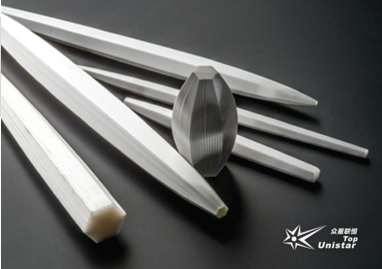

多毛细管准直透镜器件 将高度发散的 X 光束转换成低发散的准平行光束。这些透镜器件主要应用于 X 射线衍射 (XRD) 和波长色散谱 (WDS)。

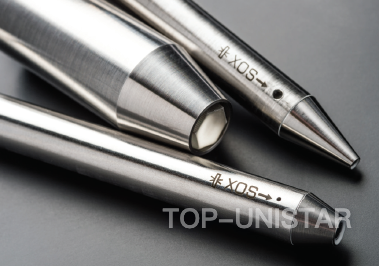

多毛细管聚焦透镜器件 从 X 射线源收集 X 射线的大立体角，并将射线聚焦为小至 10 µm 的光斑。获得的 X 射线通量密度比用常规针孔准直器获得的高几个数量级。这些透镜器件的主要应用是微量 X 射线荧光 (XRF) 分析，广泛用于薄膜和电镀分析、贵金属评估、合金测量和电路板涂层监测。该透镜器件还可用于在诸如共焦 XRF 分析和超导能量色散 X 射线光谱仪等应用中进行检测。使用多毛细管聚焦透镜器件将显著提高检测灵敏度，并允许使用低功率 X 射线管实现高性能。微米级空间分辨率使之可应用于电子和贵金属小特性评估。多毛细管透镜器件提供 100x-10,000x 的增益，输出焦点可小至 10 µm。
| 特性 来自微米级光斑的量级通量增益 • 与紧凑型低功率电源集成，可提供相当于旋转阳极源的通量 • 光谱带宽较宽：50 eV - 50 KeV • 点对点会聚光束 • 点对平行光束 • 可定制设计机壳 |  |
特征优势
规格参数
聚焦光学 应用：微区 XRF 元素面分布成像、镀层厚度测量及精细特征分析。 工作距离 (mm) 2 4 9 20 50 100 200 焦斑尺寸* (µm, FWHM, 17.4keV) 7 15 25 45 100 180 300 强度增益*（相对同等尺寸针孔准直器，距源 100mm） 6000 4500 3500 2000 800 300 120 注：*采用 100µm X 射线源。 半聚焦光学 (XRF/XAS) 应用：微区 XRF、微区 XAS 及共聚焦 XRF。 工作距离 (mm) 2 4 9 20 50 焦斑尺寸* (µm, FWHM, 17.4keV) 7 15 25 45 100 强度增益*（相对同等尺寸针孔准直器） 850 550 400 200 80 注：*入射束直径 2mm，发散角 <0.5mrad 准直/平行束光学 (XRD/WDS/XRF) 应用：粉末 XRD、织构与应力分析、WDS 及共聚焦 XRF。 输出束斑直径 (mm) 0.5 1 2 3 4 6 10 15 强度增益* 12 45 130 250 370 470 680 850 注：*采用 8keV、50µm X 射线源；光学器件 IFD 为 18mm，输出发散角 0.2°。
