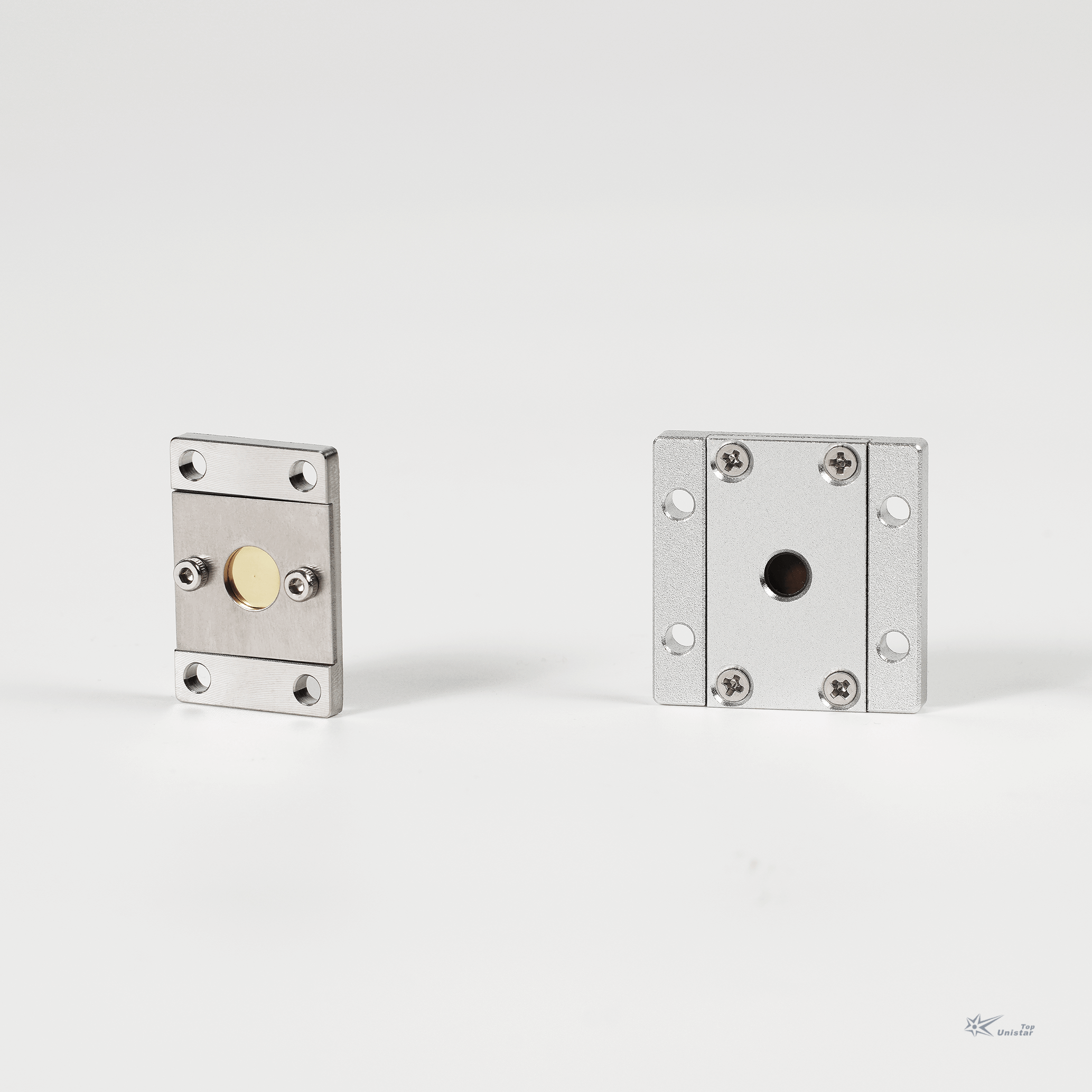

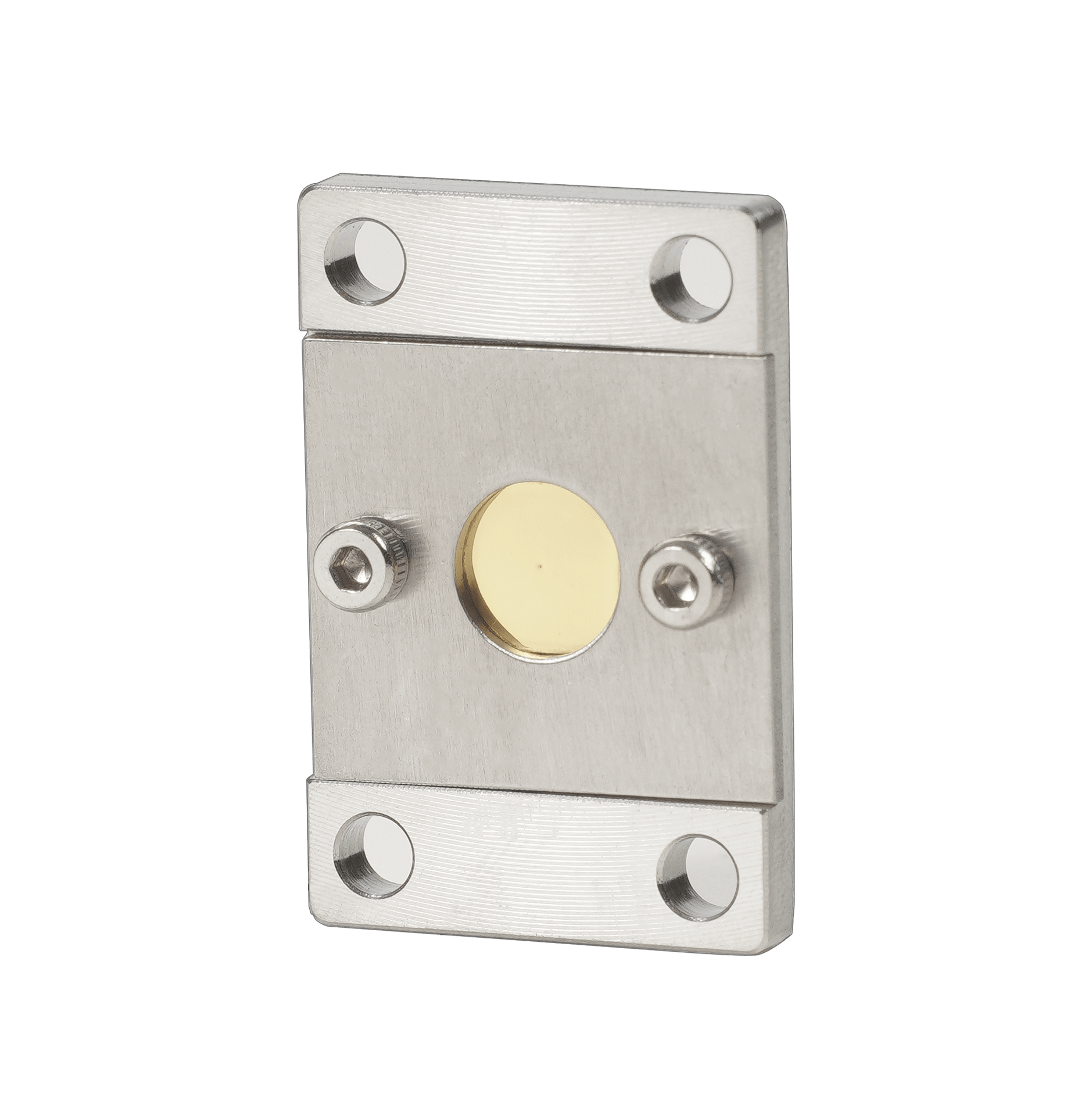

SpotHole高深宽比针孔
高纵横比与超高纵横比针孔/孔径系列，专为中高能 X 射线及 γ 射线成像、检测与分析应用而设计。产品采用高原子序数吸收材料，具备优异的截止性能与极低的背景干扰，可为高能成像系统、针孔相机、衍射与光谱分析设备提供稳定可靠的核心器件支持。
产品介绍
面向中高能 X 射线与 γ 射线应用的高性能核心器件
高纵横比｜高吸收能力｜低杂散背景｜支持定制
高纵横比与超高纵横比针孔/孔径系列，专为中高能 X 射线及 γ 射线成像、检测与分析应用而设计。产品采用高原子序数吸收材料，具备优异的截止性能与极低的背景干扰，可为高能成像系统、针孔相机、衍射与光谱分析设备提供稳定可靠的核心器件支持。
产品优势
超高纵横比
纵横比大于 100，有效提升束流限制能力与成像质量。
高原子序数吸收材料
采用金及高 Z 金属材料，有效抑制高能射线杂散透过。
多种孔径规格可选
提供 15 μm 至 200 μm 等多种孔径尺寸，满足不同系统设计要求。
支持定制开发
支持尺寸、厚度、材料及结构等个性化规格。
典型应用
高能 X / γ 射线成像
高能 X / γ 射线针孔相机
高能 X / γ 射线衍射
高能 X 射线光谱仪入射孔径
性能亮点
在 50 kV 至 100 kV、15 W 固定源功率测试条件下，SpotUH 与 SpotHole 系列均展现出良好的截止性能与低背景特征。测试数据显示，在高强度光斑周围的杂散背景单像素计数维持在较低水平，体现出产品在高能应用中的优异屏蔽和成像支撑能力。
规格参数
适用于高能 X 射线应用中的紧凑型针孔方案:
型号 | SpotHole-15 | SpotHole-20 | SpotHole-30 | SpotHole-50 | SpotHole-100 | SpotHole-150 |
孔径尺寸 | 15±1.5µm | 20±1.5µm | 30±1.5µm | 50±2µm | 100±3µm | 150±3µm |
针孔尺寸 | 0.7cm x 0.7cm | |||||
厚度 | > 400µm | |||||
吸收材料 | Au | |||||
超高纵横比系列 SpotUH:
适用于更高截止性能要求和更高能量应用场景。
型号 | SpotUH-20 | SpotUH-60 | SpotUH-100 | SpotUH-150 | SpotUH-200 |
孔径尺寸 | 20±5µm | 60±5µm | 100±5µm | 150±10µm | 200±10µm |
针孔尺寸 | 4.5cm x 3.1cm (可定制) | ||||
厚度 | 2000-7000µm (典型值) (其他厚度可定制) | ||||
吸收材料 | 高Z金属 | ||||
